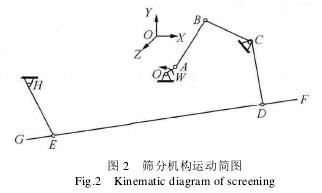

根據總體設計，繪出該聯合收割機清選裝置的機構簡圖，如圖 2 所示。

    參考國內同型號聯合收割機清選裝置的尺寸， 初定機構中曲柄 OA=22mm；連桿 AB=185mm， BC=120mm；前吊桿 CD=130mm，DE=560mm；篩 FG=730mm；后吊桿 HE=110mm；篩面傾角 a=8.5°。
    以 O 點為設計原點，各設計點在 ADAMS 中的 坐標值見表 1。
    用 ADAMS 中的建模實體 Link，建立機構的運 動實體。實體搭建完成后，調用 ADAMS 中的Revolution 約束，按照機構的實際狀態，將各個構 件連接起來，并調用 ADAMS 中的運動發生器，給 曲柄施加角速度，在 ADAMS 中建立了振動篩機構 的運動模型。
