GX管式螺旋輸送機

【產品概述】：GX管式螺旋輸送機產品概述螺旋輸送機廣泛應用于建材、冶金、化工、電力、煤炭、機械、輕工、糧食及食品行業，適宜輸送粉狀、顆粒狀、小塊狀物料，如水泥、煤粉、糧食、化肥、灰渣、沙子、焦炭等；不宜輸送易變質、粘性大、易結塊的物料。螺旋輸送機工作環境溫度通常為-

銷售熱線:15537306876

產品介紹

GX管式螺旋輸送機概述

GX管式螺旋輸送機是工農業各部門機械化運輸工作的主要機組，可使運輸工作減輕勞動強度，提高工作效率，應用范圍很廣泛。適用于輸送粉狀、粒狀及小塊物料：如煤粉、水泥、礦沙、爐灰、石灰、化肥、蘇打、食鹽、砂糖、谷物、淀粉、棉子、麥芽、飼料、飼料、鋸木宵等，因此在水泥廠、化肥廠、化工廠、鐵廠、礦山、糖廠、造紙廠、維尼龍廠、飼料公司、水利工場使用較多。其優點是結構簡單，成本低，面積小，操作安全方便、在運輸過程中能與外界隔離，是一種封閉的運輸設備，它不僅可以水平運輸，而且可以傾斜運輸。

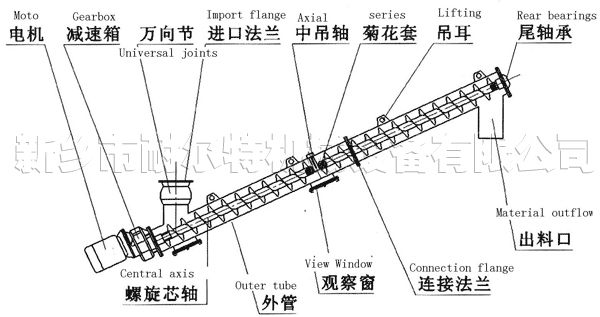

GX管式螺旋輸送機結構

管式螺旋輸送按結構可分為頭節、中間節及尾節三部分。每一部分中又有幾種不同的長度，依不同的輸送長可組成一臺完整的螺旋機。

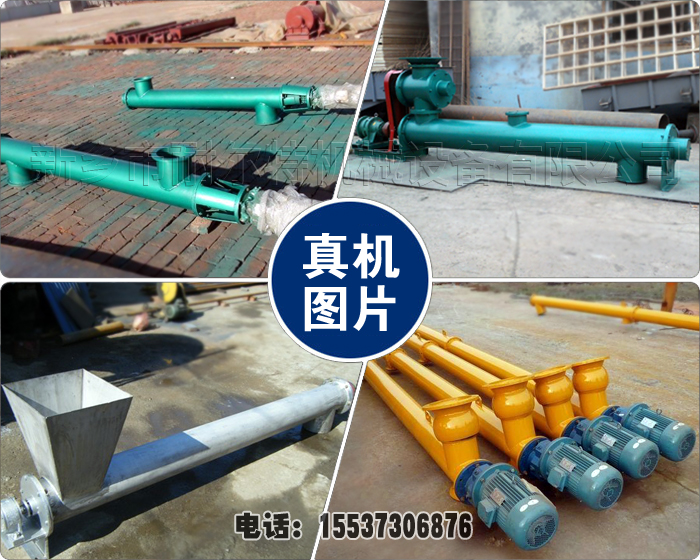

GX螺旋輸送機真機圖片

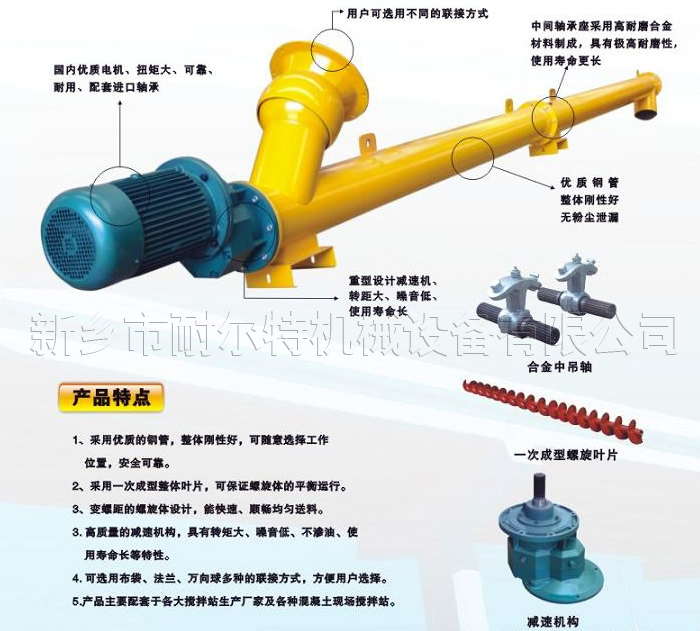

管式螺旋輸送機真機圖片
GX管式螺旋輸送機使用現場圖片

GX圓管式螺旋輸送機是定型產品。螺旋直徑有七種規格，機長3～70m，級差0．5m�？稍诃h(huán)境溫度-20～50度條件下，以小于20度的傾角單向輸送溫度低于200度的物料。GX型螺旋輸送機按結構可分成頭節，中間節，尾節三部份。每一部份又可分幾種不同的長度，依不同的輸出送長度可組成一臺完整的輸送機。

GX管式螺旋輸送機技術參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速(r/min)	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m³/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m(KW)	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m(KW)	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速(r/min)	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m³/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m(KW)	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m(KW)	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速(r/min)	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m³/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m(KW)	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m(KW)	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速(r/min)	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m³/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m(KW)	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m(KW)	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33
