鏈板鏈斗式輸送機概述

    HB型鏈板、鏈斗式輸送機是一種固定輸送設備，該系列輸送機有如下特點： 1、適應性強，本機適用于不帶粘性的散狀物料及粒狀、塊狀物料的輸送，尤其適用于塊狀較大，且具有鋒利棱角，灼熱的（如水泥熟料等）物料的輸送，而且在輸送過程中可同時完成冷卻、清洗等工藝過程； 2、整機裝置緊湊、安裝、調試、維修方便； 3、鏈板、鏈斗結構合理、剛性好，耐沖擊性強； 4、以滾動磨擦代替滑動磨擦、運行阻力低； 5、鏈板機適用0°～15°傾角，鏈斗機輸送傾角最大可達45°； 6、輸送距離≤30m時，可采用環鏈及板鏈作牽引件，輸送距離>30m時，為防止滑動，需采用板鏈作牽引件。

鏈板鏈斗式輸送機外形結構

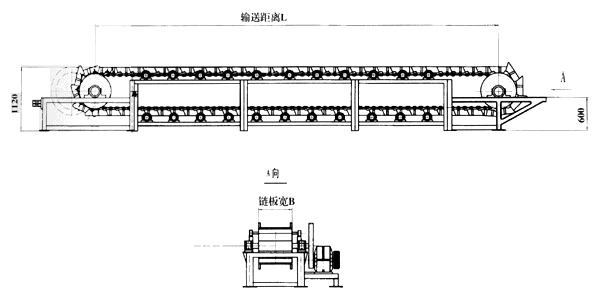

    1、鏈板機板沿高一般為80～120mm，視輸送物料及輸送量在設計時可適當變動，其物料是連續在鏈板上存放，為防止其過多漏料，其上傾角度一般不大于15°，其外型結構見下圖。
    2、鏈斗機的物料是存放在單鏈斗里進行輸送，其在輸送過程中，依靠重力及滾輪作用，鏈斗總處于水平狀態，故其可用于較大傾角輸送物料過程，其最大上傾角可達到45°，共外型結構見下圖。

鏈板鏈斗式輸送機產品特點

1．輸送效率高 物料在鏈?zhǔn)捷斔蜋C(jī)的機槽內呈整體流動，因而較小的機槽空間可以輸送大量的物料，設備的外形尺寸也相應較小。
2．能耗低 該機借助物料內磨擦力進行輸送，輸送鏈與機殼無磨擦運動。在同等輸送量和較長輸送距離的條件下，該機的電力消耗比螺旋輸送機低40%左右。
3．故障率低 輸送鏈上的滾子在導軌上滾動，輸送鏈與機殼無磨擦。鏈條采用合金鋼熱處理加工制成，其正常使用壽命3年左右，運行中故障率低。除頭尾軸承外，輸送機中無潤滑點。

鏈板鏈斗式輸送機結構示意圖

鏈板鏈斗式輸送機注意事項

　1 、鏈斗機、鏈板機主要用于輸送磨損強，溫度高的物料，用戶訂貨時需注明型號，兩輪中心距，傾斜角度，最大輸送量等工藝參數。
　2、動力裝置在鏈斗（板）機頭部、左、右裝可根據用戶要求變動。
　3、輸送速度以8～10m/min為宜，太低影響輸送量，太高噪音大，磨損增大。且HB800、HB1000適宜輸送堆密度較小的物料。
訂貨須知
1、傾角輸送時，傾角在5°左右，輸送量會降低3%，傾角左右在10°左右，輸送量會降低12%，傾角在15°左右，輸送量會降低20%。
2、輸送物料溫度用普材不大于200℃，如鏈板及牽引鏈用耐高溫材料（如高鉻高鎳鋼）制造，物料溫度可達400℃。
3、最大物料粒度不超過物料總量的15%，當物料塊度較大且較多時，會影響輸送量。
4、如用在清洗工藝中，應有清洗水槽（液體槽）把水收集
