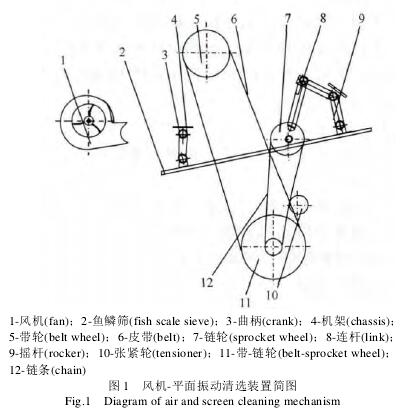

目前聯合收割機廣泛采用風篩式清選機構，風機一般采用離心風機，中大型聯合收割機往往采用 多個風機，篩體一般采用往復振動式平面篩，篩網 根據不同作物采用圓孔篩網或魚鱗篩。考慮到小型 收割機受整機大小的限制，在本設計中選用一個離 心風機，采用曲柄搖桿機構作為篩體運動型式，篩 孔選用魚鱗篩；動力由動力分配系統經皮帶傳動到 篩體的偏心鏈輪，其總體設計結構簡圖見圖 1。     鏈輪 7 為一偏心輪，偏心輪偏距為 22mm， 動 力系統驅動偏心輪旋轉時，偏心軸帶動連桿 8 轉動， 連桿帶動搖桿 9，從而實現篩體的往復運動。其中 篩面采用魚鱗篩，魚鱗與篩平面夾角為 25°。脫粒 后的谷物混合物進入到清選場中，在其下落過程中， 大部分輕雜物、部分癟谷在風機 1 的作用下直接被 吹出機外，其余混合物在重力與風力的作用下，落 到篩面 2 上。落到篩面上的混合物在篩體的激勵與 風力作用下，不斷作分層運動和透篩運動，直徑小 于篩孔的谷粒獲得透篩機會，長莖稈等難于透篩的 雜物被篩體推送到機外；在風力的作用下，輕雜物 及癟谷處于“飄浮”狀態，難以透篩，并不斷流向 篩體后部，直至排出機外，如此往復，從而達到清 選分離的目的。
