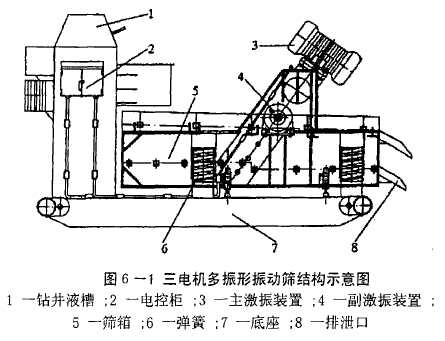

三電機多振形振動篩分機結構由底座、分流槽、電控箱、上篩箱、下篩箱、彈簧、篩網、繃板、主振源、副振源、排砂槽等組成,如圖6一1所示。

        振動篩分機的篩箱分為上篩箱和下篩箱兩層結構。上篩箱中安裝有20一40目粗篩網,快速粗大巖屑,加大篩網的過流量。當快速鉆進時,所產生的固體顆粒較大,用上層粗篩網將其清除掉,有利于保護下層較網,使細篩網免受粘而大的固體顆粒的損壞。
        預制篩網利用繃板和繃緊螺栓緊固在上篩箱上。下篩箱中安裝120目以上目數的細篩網,分別用繃板和緊固螺栓緊固在下篩箱上。主振源、由兩臺振動電動機組成,兩電動機安裝在篩箱上部的一個共用橫管上,兩電動機之間采用平板連接以提高主振結構的強度。
        兩電動機所產生的直線激振力與水平方向成一適當?shù)膴A角,副振源由一臺振動電動機組成,且該電機的軸線通過參振體的質心。
